Korrelaator LD20HC

Kirjeldus

Korrelaator LD20HC

Korrelatsioon on arvutipõhine meetod, mille abil saab lekke tuvastada väga täpselt.

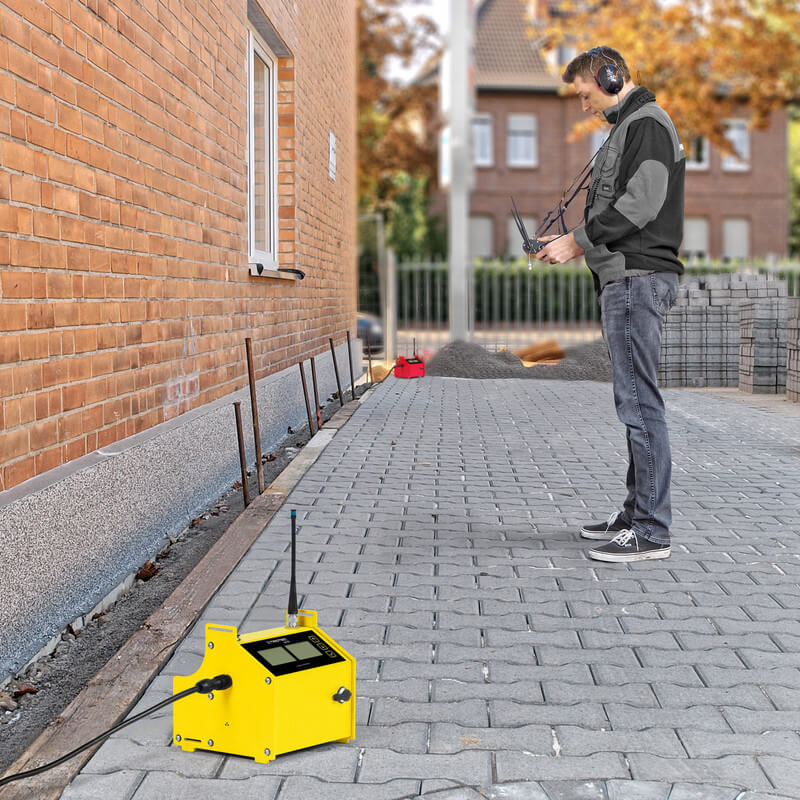

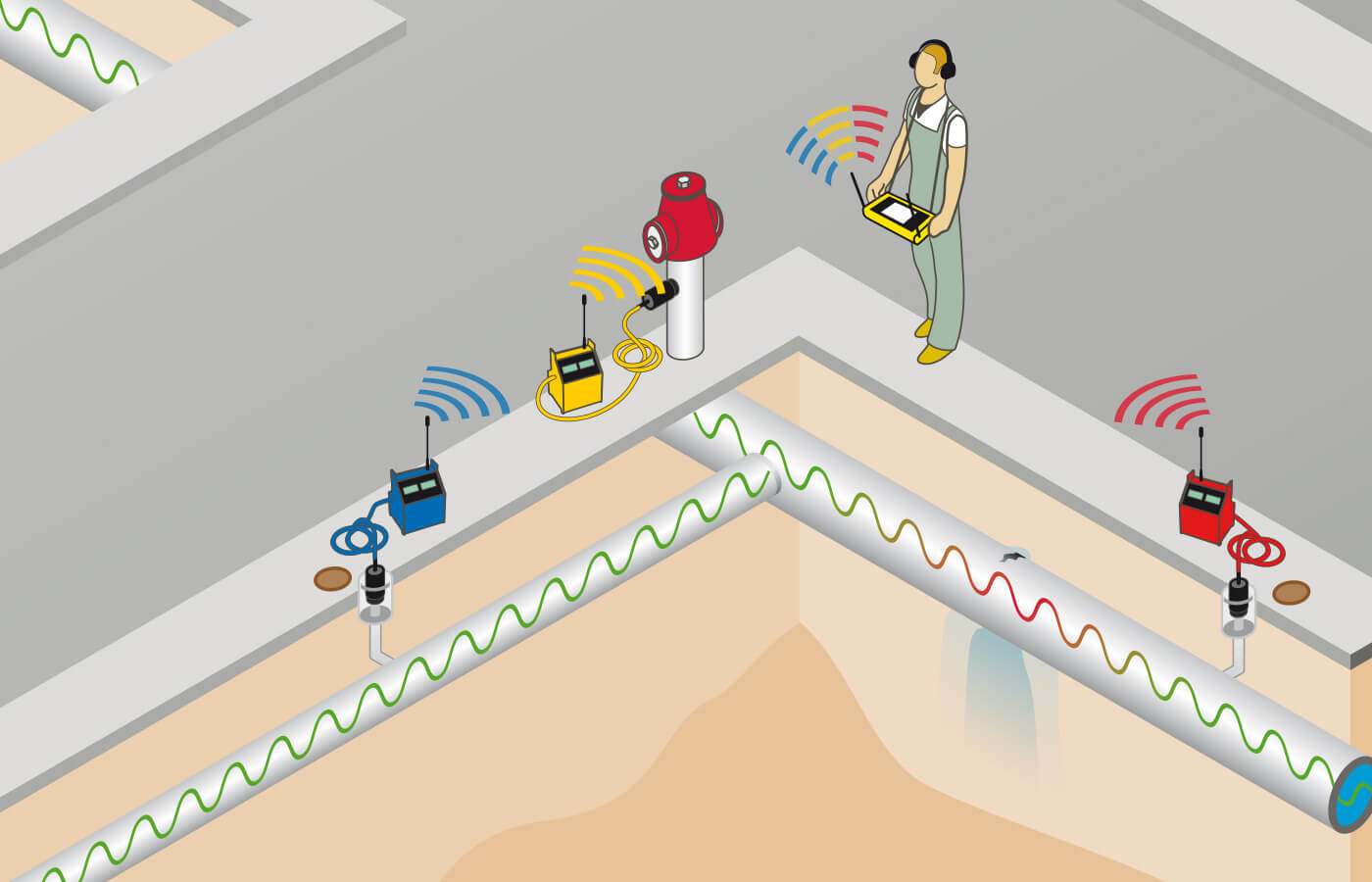

Igast lekkekohast tekib heli, mis levib läbi toru ja kannab selle hüdrantidele, liitmikele või liuguritele. Kuni kolmes kontakti mõõtepunktis püütakse heli kõrge tundlikkusega signaalivõtturitega kinni ja edastatakse LD raadiosaatja kaudu korrelaatorisse.

LD20HC arvutab täpse lekkeasendi nende signaalide läbimise aja erinevuse põhjal, võttes arvesse materjali, toru läbimõõtu ja mõõtetee pikkust.

Kui teiste elektroakustiliste meetoditega – eriti pikkade torujuhtmete puhul – saab lekke tuvastamist teostada ainult raskustega selliste häirivate tegurite, nagu ilm, toru sügavus või kõrge müratase tõttu, on lekkepunkti siiski lihtne tuvastada korrelatsiooni abil. sellised asjaolud.

LD20HC ühendab kvaliteetse inseneri “valmistatud Saksamaal” uusima tehnoloogiaga torustike või joogiveevõrkude lekete tuvastamiseks ning on seega ideaalne standardvarustus veetarnijatele ja metroloogiateenuste pakkujatele.

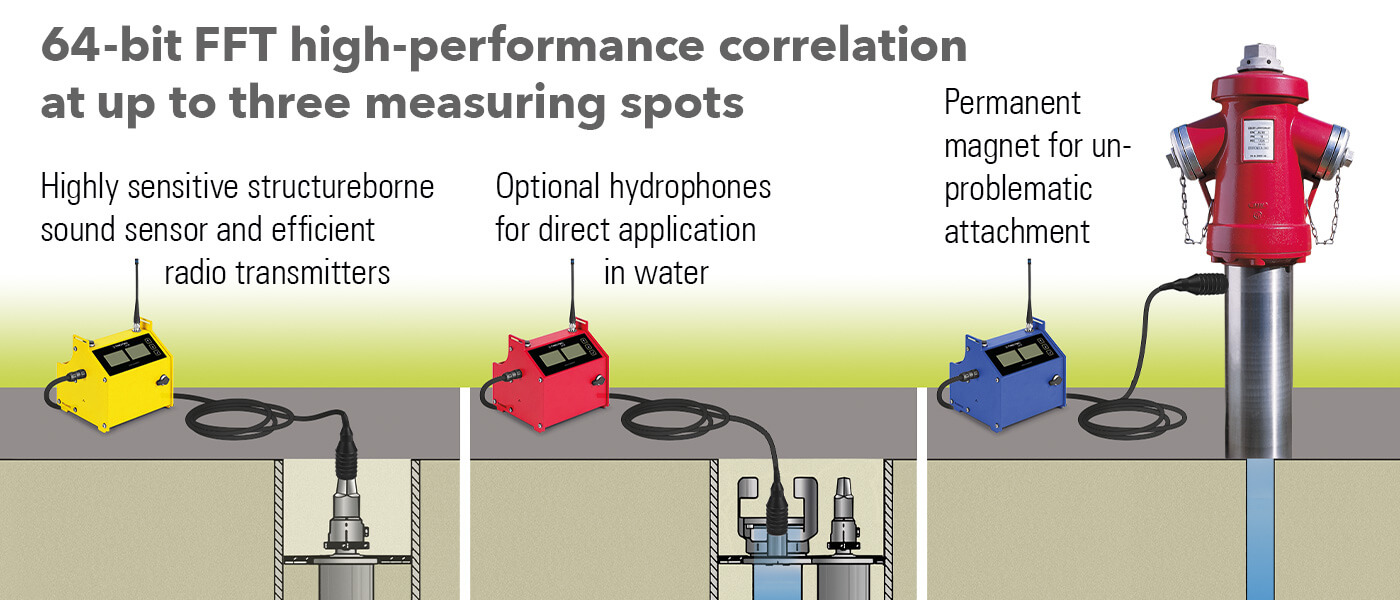

Lekkekohtades väljub vesi rõhu all, tekitades torujuhtmete kaudu mõlemas suunas liikuvat väljavoolumüra, mille tuvastavad ülitundlikud andurid, mida saab paigaldada ligipääsetavatesse kohtadesse, nagu hüdrantid või ventiilid.

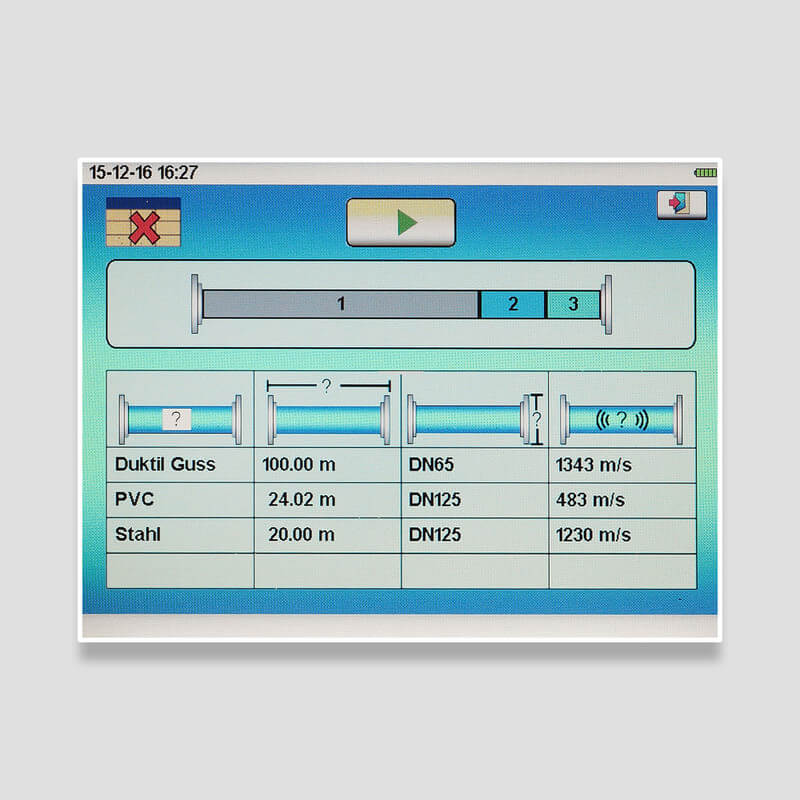

Kuna veetoru tüüp mõjutab alati heli levikut, saab LD20HC-s määrata kõigi torude materjali ja läbimõõdu ning ühe mõõteoperatsiooniga saab uurida kuni 20 toruosa.

Salvestatud signaal võimendatakse ja edastatakse raadio teel korrelaatorisse, mis võimaldab signaalile rakendada 256 vabalt valitavat filtrit.

Võib kasutada ka akustilise lekke ja torude tuvastamiseks

LD20HC-ga saab kuulamiseks ühendada ka erinevaid korpuse või põranda helimikrofone. Koos põrandaheli mikrofoniga saab eelnevalt korrelatsiooniga kindlaks määratud lekkekohta kontrollida. Lisaks saab teostada kõiki muid akustilisi lekkeid ja torude tuvastamist.

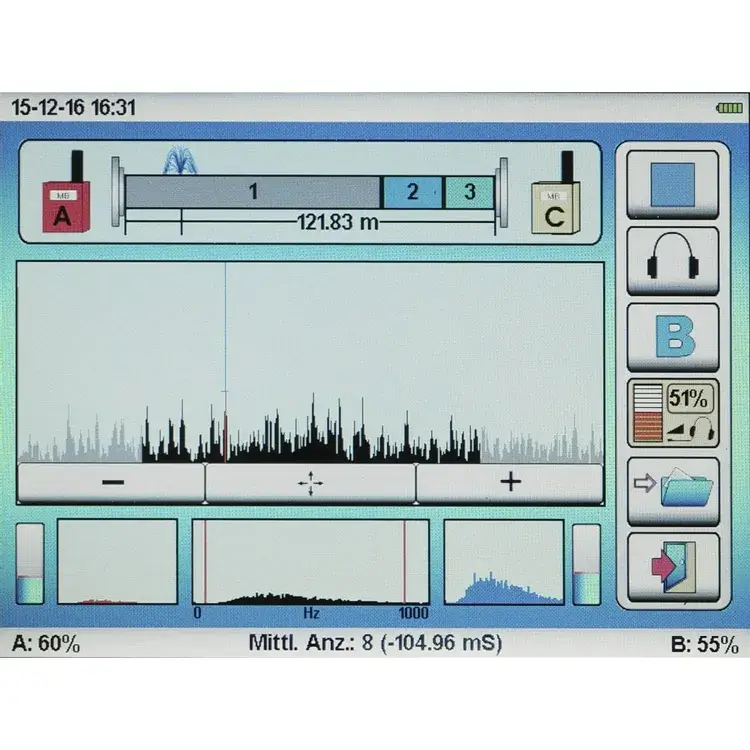

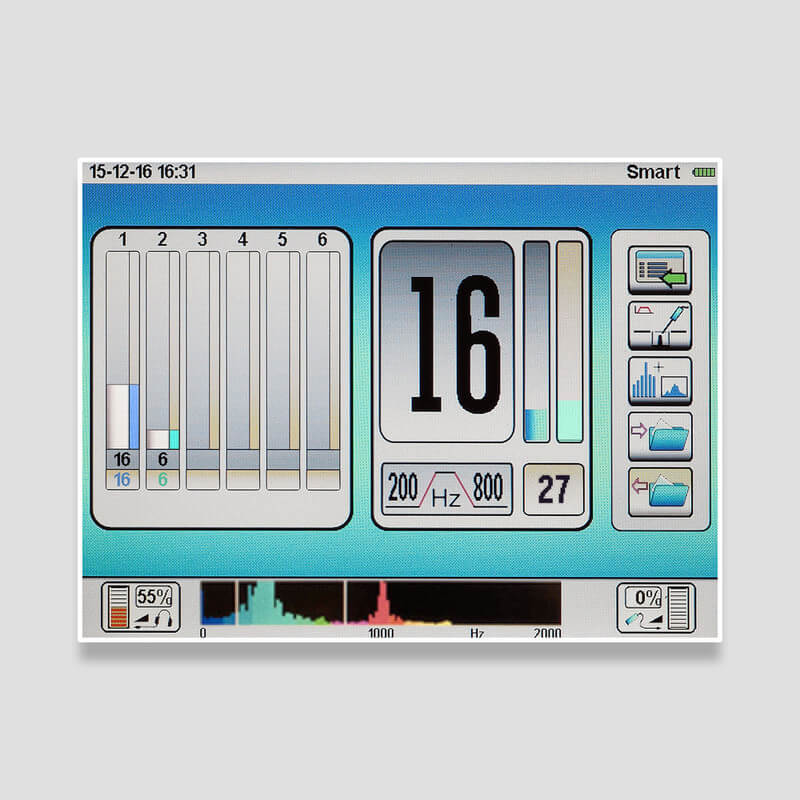

Tänu patendiootel olevale Smart-funktsioonile näete olulist otse ekraanil: võimalikud lekkekohad kuvatakse tulpnäidikutena ja kõige järsem tase on lekkekoht. Lekkeid ei saa akustiliselt kiiremini ja lihtsamalt tuvastada!

Eelised:

• Kombineeritud seade korrelatsiooni mõõtmiseks ja akustilise lekke tuvastamiseks
• Täiustatud mõõtmistehnoloogia ülikiire 6-tuumalise protsessoriga tugevas alumiiniumkorpuses
• 64-bitine kolmepunktiline korrelatsioon
• Sagedusanalüüs (FFT)
• Mõõdetavate toruosade materjali ja läbimõõtu saab täpsustada
• Kuni 20 torusektsiooni ajasäästlik korrelatsioonimõõtmine ühe mõõtmise käigus
• Uuenduslik nutikas funktsioon veelgi kiiremaks akustilise punkti tuvastamiseks (patent on ootel)
• Kasutajasõbralik liides kahe puutetundliku ekraani juhtimisega
• Ülitundlikud helivastuvõtjad ja võimsad raadiosaatjad – enam kui 60 000-kordne võimendus
• Ühendus korpuse ja põranda helimikrofonide jaoks

Tehnilised detailid:

• Töörežiimid: korrelatsioonilekke tuvastamine (automaatne, käsitsi); Akustiline lekketuvastus (F & L, Smart)
• Mõõtmine ja seadme funktsioonid: automaatne filtri reguleerimine, automaatne võimendus, eelistusmälu filtri käsitsi seadistustele, helitaseme ülekäigukaitse
• Mõõtmislahutus (korrelatsioon): 5 cm 100 m mõõtekaugusel
• Mõõtmiseraldusvõime (akustilise lekke tuvastamine): 0–99 numbrit (vastab dB-le)

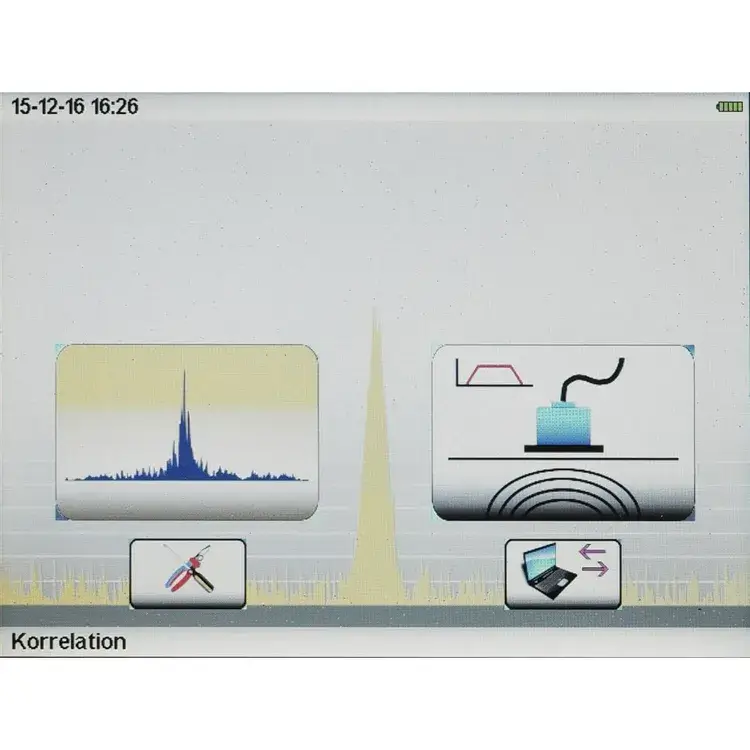

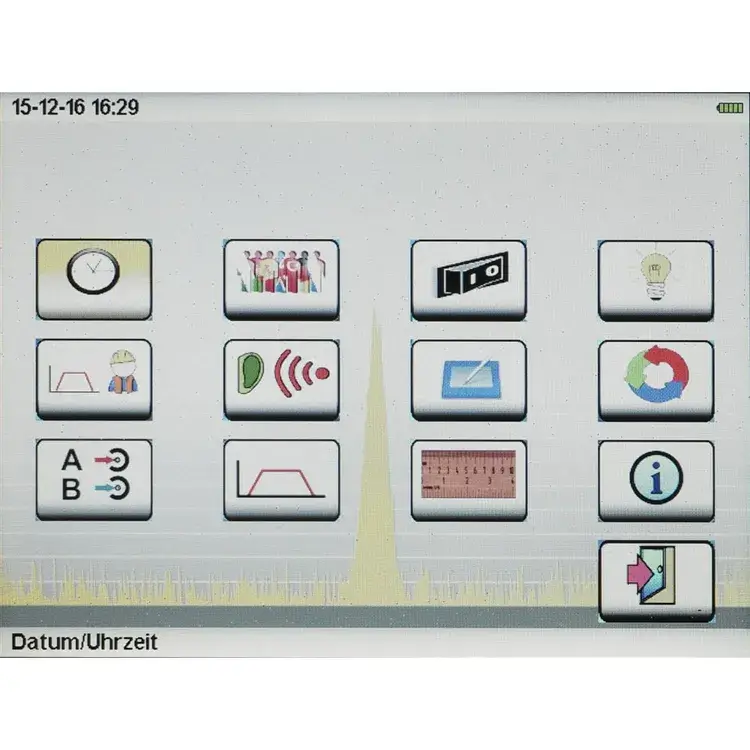

• Juhtimine: puuteekraani või nuppude ja pöördjuhtimisega
• Võimendi: 120 dB madala mürateguriga
• Sisendtakistus: 1 MOhm
• Filter: 256 kõrg- ja madalpääsfiltrit
• Sagedusspekter: 0 – 5000 Hz (korrelatsioon); 0–4000 Hz (akustilise lekke tuvastamine)
• Ekraan: värviline LCD (5,7 tolli) taustvalgustusega
• Aku juhtimine mikrokontrolleri kaudu
• Väljundtakistus: <10 oomi
• Toide: integreeritud Ni-MH aku, 8500 mAh
• Tööaeg: üle 10 h pidevas töös ühe laadimistsükliga
• Mälu: kuni 100 mõõtmist töörežiimi kohta
• Ühendused: 2x SMA antenni pesa, bajonettanduri ühendus (IP65), 4 kontaktiga laadimispesa kaanega (IP65), 3 kontaktiga kõrvaklappide ühendus kaanega (IP65), USB kaabli ühendus kaanega (IP65)
• Menüü keeled: saksa, inglise, prantsuse, itaalia, portugali, poola, rootsi, vene, türgi, horvaadi, sloveenia, slovaki, hiina
• Kaitseklass: IP65
• Korpus: alumiinium, pulbervärvitud
• Mõõdud (P x L x K): 380 x 155 x 67 mm
• Kaal: 2300 g

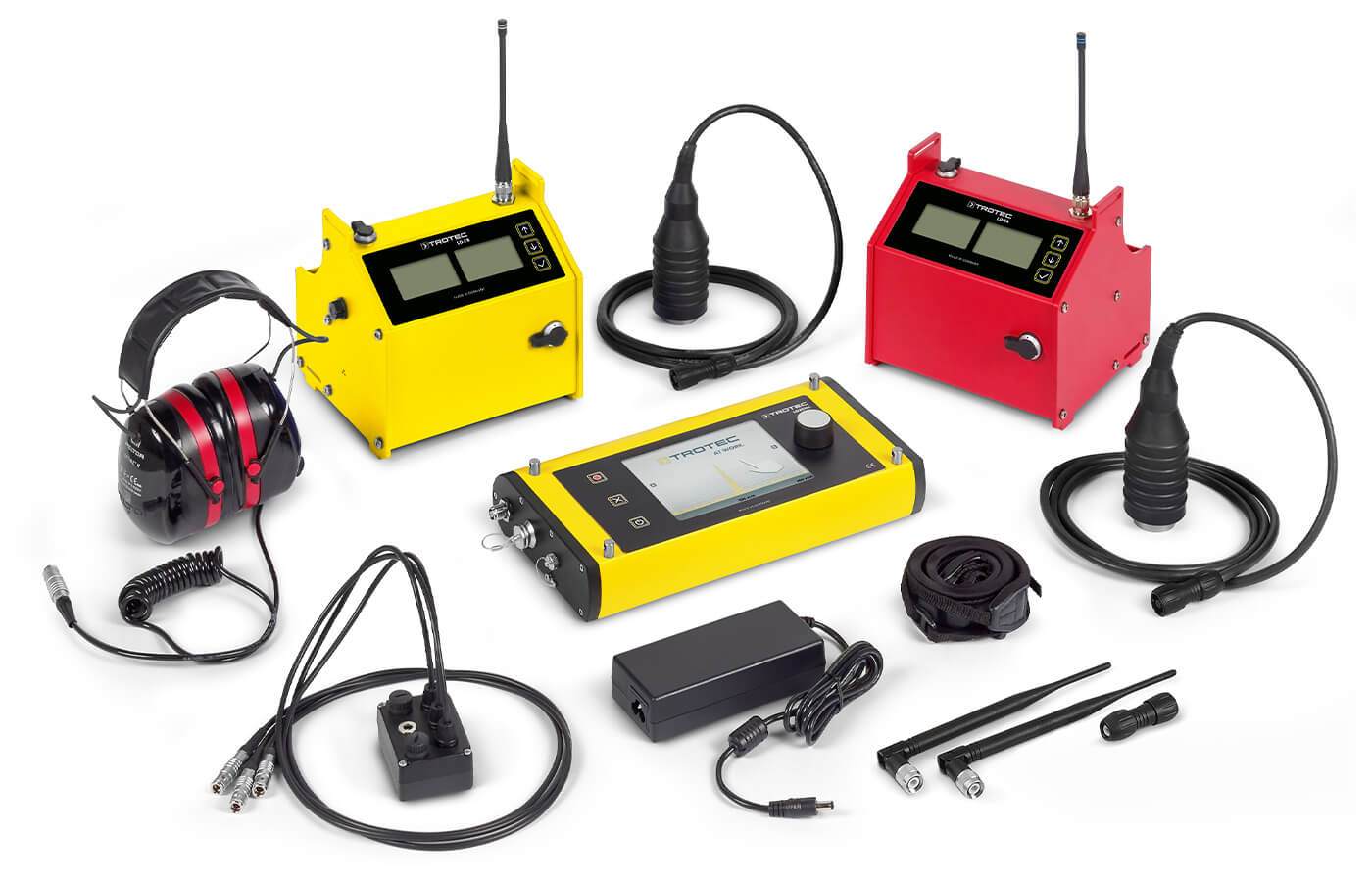

Standardne pakendi sisu:

• Korrelaator LD20HC kahe antenni ja kanderihmaga
• LD K – helikindlad kõrvaklapid
• Laadija
• LD-TA saatja 1 sh. helivõttur, värvus punane
• LD-TB saatja 2 sh. helivõttur, värvus kollane
• Transpordikott mõõteriista, LD-TA, LD-TB ja tarvikute jaoks

Valikulised tellitavad tarvikud:

• LD-TC saatja 3 sh. helivõttur, värvus sinine
• LD20 MA – Magnetjalgantenn võimendusega korrelaatorile
• LD20 MA + – magnetiline jalgantenn võimendusega korrelaatorile (võimendus 4 dB)
• LD20 hüdrofon ilma manomeetrita
• LD20 Hydro UF – adapter hüdrofonile DIN-hüdrandi küünis 1-tollise sisekeermega liugklahviga paigaldamiseks
• Maandusmikrofonide ühenduskaabel LD6000 VK
• LD6000 BMW – tuule eest kaitstud maapealne mikrofon (surnud mehe nupuga)
• LD6000 BM – universaalne magnetadapteriga mikrofon
• LD6000 DA statiivi adapter
• LD6000 VL – otsikuga sondi pikendus
