Ultraheli detektor SL3000 lekke detektor

Kirjeldus

Ultraheli detektor SL3000 lekke detektor

Kui vesi või õhk pääseb rõhu alt välja, tekib müra, mis levib läbi torumaterjali konstruktsiooni mürana ja mida saab kuulates lokaliseerida. Need helid sisaldavad kuuldavat ja ultraheli heli. Ultraheli inimese kõrva ei kuule.

SL3000 kogub ultraheli signaale ja muudab need helisignaalideks. Samal ajal näidatakse salvestatud heli taset numbriliselt ekraanil ja ka indikaatorriba kujul.

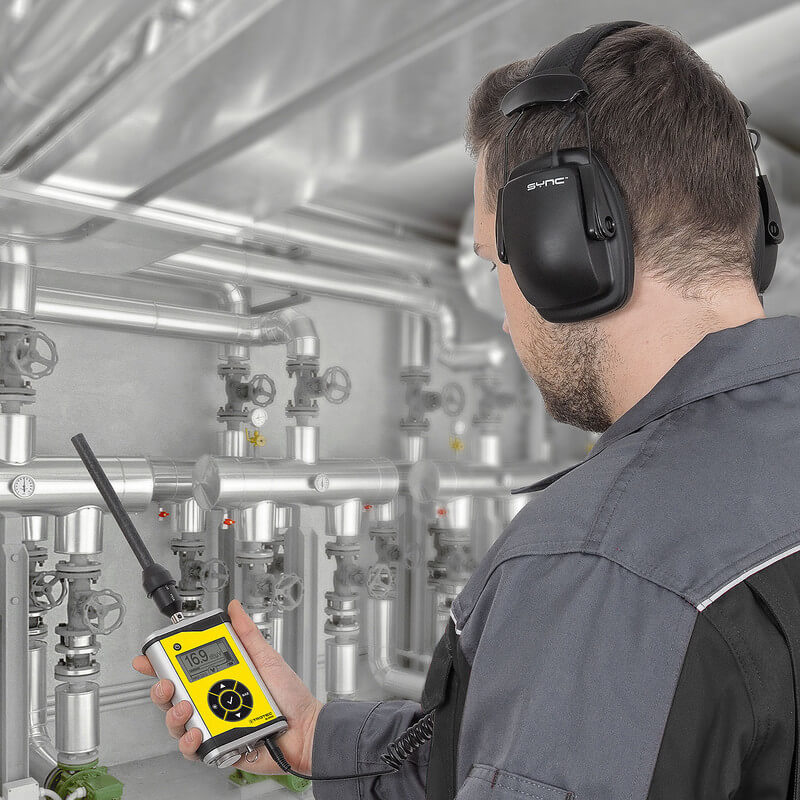

SL3000 sobib ideaalselt katmata survetorustike ja torude, liitmike, mehaaniliste laagrite ja elektrikomponentide rikete ja lekete ennetavaks kontrolliks või lokaliseerimiseks.
Valikuliselt saadaoleva ultrahelisaatja abil saab lekkeid kontrollida ka rõhuvabade süsteemide, näiteks akende või ukseraamide suhtes.

• Kompaktne ja vastupidav IP54 testseade ultraheli mõõtmiseks
• Väikseimate lekete lihtne tuvastamine
• Täpne lekketuvastus võimsa helimuunduri tehnoloogia abil
• Äärmiselt heliisolatsiooniga stereokõrvaklapid võimaldavad usaldusväärset lokaliseerimist isegi tugeva ümbritseva müra korral
• Lai valik kinnitatavaid õhu- ja konstruktsioonimüraandureid mitmesuguste rakenduste jaoks
• Kergesti loetav taustvalgustusega ekraan numbrilise ja indikatiivse mõõdetud väärtuse esitusega
• Intuitiivne funktsiooniklahvi kasutamine koos
  lisafunktsiooniga maksimaalse väärtuse kuvamiseks

Kasutusala näited:

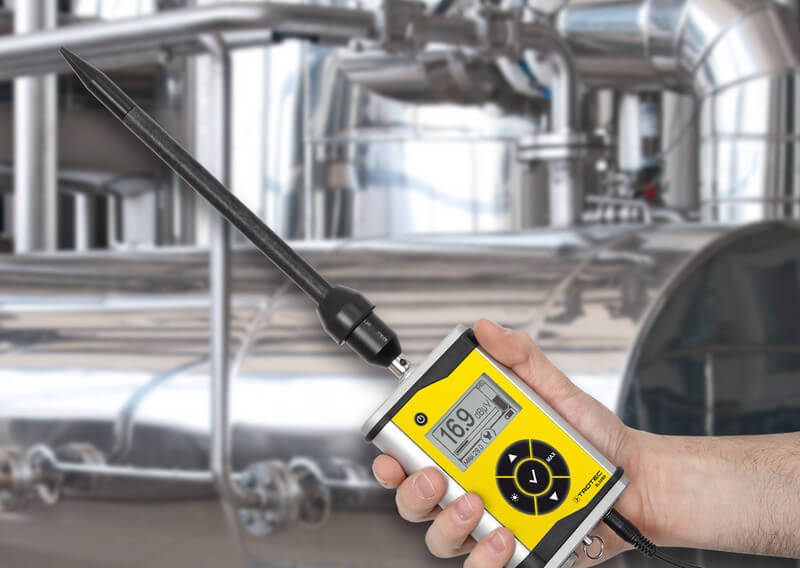

• Lekke tuvastamine suruõhutorudes, samuti auru-, gaasi- ja vaakumsüsteemides
• Kandke kontrolle nt kuul-, rull- või nõellaagritel
• Elektrooniliste osalahenduste tuvastamine isolatsioonikahjustuste korral
• Kondensaadi äravoolu ja ventiilide funktsionaalne kontroll
• Surveta süsteemide lekkekatsed

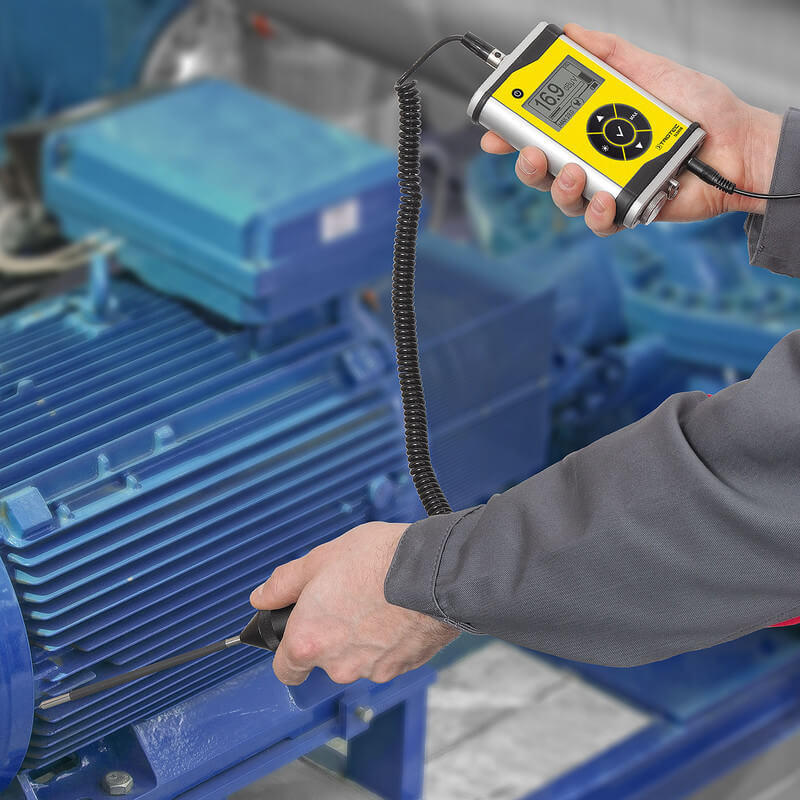

• Valikuline struktuurimüra sond sobib ideaalselt NDT-testide jaoks, näiteks pöörlevate masinaosade laagrite kulumise kontrollimiseks.

Funktsionaalsus:

• Ultraheli signaalide tuvastamine ja muundamine
• Ultraheli kuuldavaks muutmine
• Helitaseme näit ekraanil
• MAX funktsioon
• Muutuva kontrasti seadistus (ekraan)
• Automaatne väljalülitusfunktsioon

Tehnilised detailid:

• Töösagedus: umbes 40 Hz
• Ekraan: valgustatud LC-ekraan
• Ühendused: erinevate ultrahelisondide jaoks; Stereo pistikupesa
• Toide: 2 AA patareid või laetavad patareid
• Tööpinge: 2x 1,5 V patareid või 2x min 1,2 V laetavad akud
• Tööaeg: ca 24 tundi aku tööl
• Töötemperatuur: -10°C kuni +60°C
• Säilitustemperatuur: -20 °C kuni + 60 °C
• Kaitseseadme aste: IP54
• Sondi kaitseaste: IP20
• Mõõdud (ilma sondita): P 130 x L 85 x K 30 mm
• Kaal: 300g

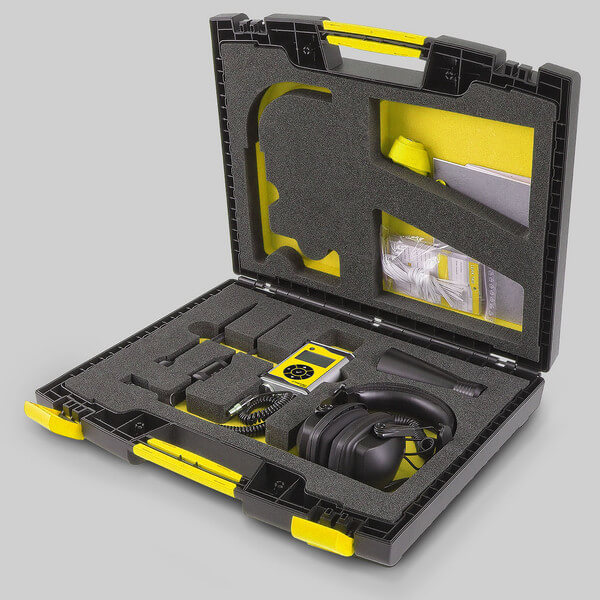

• Tarnekomplekt: SL3000, aku, eriti helikindlad kõrvaklapid, kõrvaklappide kaabel, õhuheli sond, akustiline sarv, püss, püssiotsik, kasutusjuhend, kandekott

Lekke dimensioon	Väljuva õhu maht 8 baari juures		Energia kaotus**
[ø mm]	[l/min]	[l/aastas]*	[kWh/a]
1	75	39,420,000	5,125
2	260	136,656,000	17,765
3	600	315,360,000	40,997
4	1,100	578,160,000	75,161
* If operated 24 hours a day throughout the year. ** Owing to the additionally required motor power (0.13 kW per m³ of compressed air) for a higher volume flow to compensate the pressure loss.



Ultraheli
	vastuvõtusagedus	umbes 40 kHz
ekraan
	LCD
	ühevärviline
	taustvalgustusega
seadme juhtimine
	membraanklaviatuur
disain
	metallist
liidesed
	Ühendus ultrahelisondidele
	Kõrvaklappide ühendus 3,5 mm pesa
tööaeg
	ca 24 tundi
toiteallikas
	aku tüüp	2x 1,5V, AA
Keskkonnatingimused
	Töötamine – minimaalne temperatuur [°C]	-10
	Töötamine – maksimaalne temperatuur [°C]	60
	Säilitamine – min temperatuur [°C]	-20
	Säilitamine – maksimaalne temperatuur [°C]	60
dimensioon
	Pikkus (ilma pakendita) [mm]	130
	Laius (ilma pakendita) [mm]	85
	Kõrgus (ilma pakendita) [mm]	30
Kaal
	(ilma pakendita) – koos patareidega [kg]	0.3
	(kaasa arvatud pakend) [kg]	3:12

SEADMED, OMADUSED JA FUNKTSIOONID
sisemised andurid
	Ultraheli [numbrid]
funktsioonid ja seadmed
	Automaatne väljalülitusfunktsioon
	taustvalgustusega ekraan

STANDARDNE TARNE ULATUS
Standardne tarne ulatus
	mõõdik
	helikindlad kõrvaklapid
	kõrvaklappide kaabel
	õhus leviva heli sond
	akustiline sarv
	jahipüss
	Otsa püssi jaoks
	aku(d)
	transpordikohver
	kasutusjuhend

MÕÕDETAVAD SUURUSED JA FUNKTSIOONID
sisemised andurid
	Ultraheli [numbrid]
funktsioonid ja seadmed
	Automaatne väljalülitusfunktsioon
	taustvalgustusega ekraan
